●外形尺寸
  立式双级泵、立式泵、卧式泵外形尺寸

●安装说明
1、在安装过程中为防止杂物进入机组内，应将机组所有的孔均堵好。
2、在安装的管线上，泵前面应安装过滤器，过滤器的有效截面积应大于吸入管3-4倍，靠近泵的吸入管端和排出管端及回流管上安装闸阀，排出管以后的管道必须安装逆止阀，回流管应焊接在后端小盖上。
3、泵的本身不应承受任何力量，吸入管与排出管不能依靠泵体来支承。

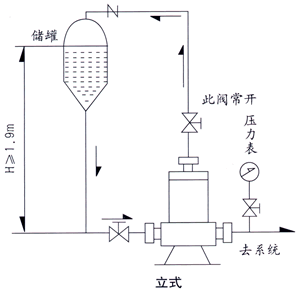

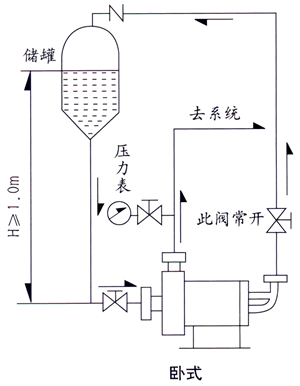

4、泵吸入管的安装高度、长度和管径应满足计算值，力求短、直、管径大、减少不必要的损失，并保持在工作时不超过允许的汽蚀余量，对所输送的液体，汽蚀较大（如氨氟等），其安装高度应保持液体最低液面至泵的基准线在H值以上，如下面电泵安装示意图。
5、屏蔽电泵安装形式分为立式安装、卧式安装两种。
6、机组安装后或长期不使用时，在每次开车之前须用500伏兆欧表测量定子绕组对机壳的绝缘电阻，其值不得小于0.5兆欧，如低于此值必须进行干燥处理。
